Umbauanleitung LED Birnchen Ba9s

Die LED habe ich im ebay gekauft unter diesem Link:
Ebay

Die LED sind sehr unstabil aufgebaut, nur gesteckt. Der Minusanschluss ist nicht verlötet.
Nach meine Einschätzung halt das in einer XS nicht lange. Ich empfehle folgende Modifikation:

1. Zerlegen:

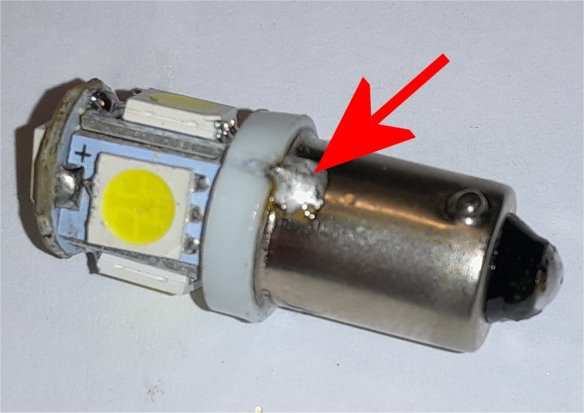

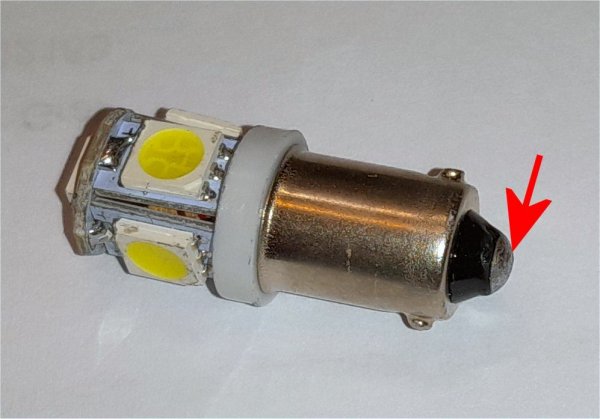

Als erstes den Plusanschluss entlöten, Pfeil. Das geht am besten, wenn man das Zinn mit dem Lötkolben flüssig macht und das flüssige Zinn nach unten raus schlägt. Einfach die LED mit dem Mittelanschluss nach unten halten und die Hand auf die Tischplatte klopft. Prüfen, dass das Drahtende sich frei im Loch bewegen lässt. Dann den LED Einsatz aus dem Sockel ziehen. Der Minusanschluss ist nicht verlötet.

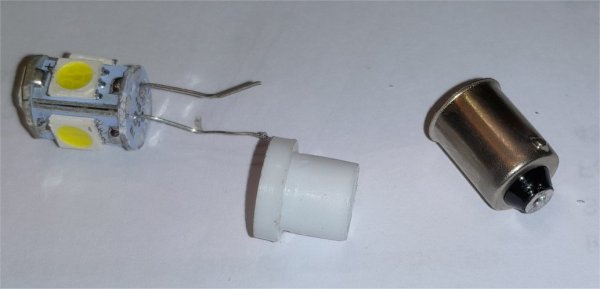

Anschlussbein grad biegen und den Plastikeinsatz abziehen.




2. Plastikeinsatz schlitzen

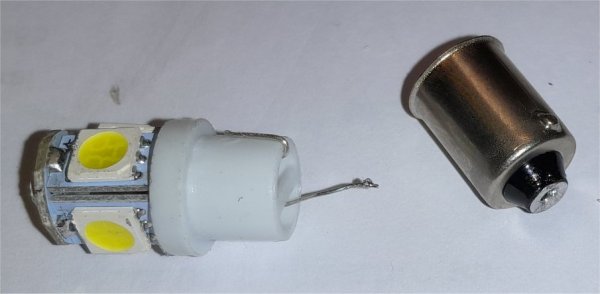

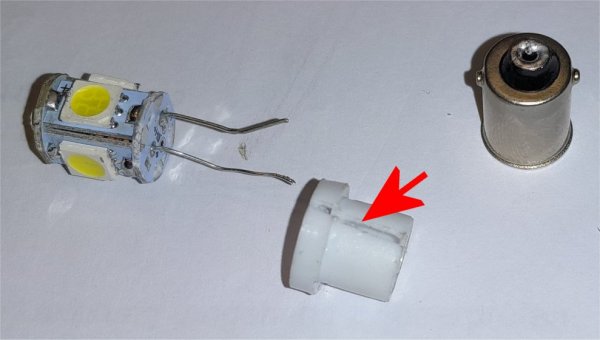

Nun wird am Plastikeinsatz ein Schlitz eingefräst vom
unteren Rand bis an den Kragen wie auf dem Bild. Der Kragen am Plastikeinsatz sollte nicht durchtrennt werden.
Ich hab es mit dem Dremel und der dünnen Schleifscheibe gemacht.

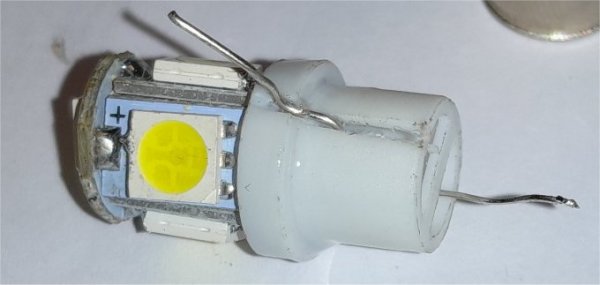

Nun Plastikanschluss wieder aufsetzen und den Minusanschluss (der Draht ist dicker als der Plus) Wie auf dem Bild zurechtbiegen.

Den Einsatz nun mal testweise in den Sockel einsetzen und kontrollieren, dass der Plusanschluss das Loch im Sockel trifft.


3. Sockel verlöten

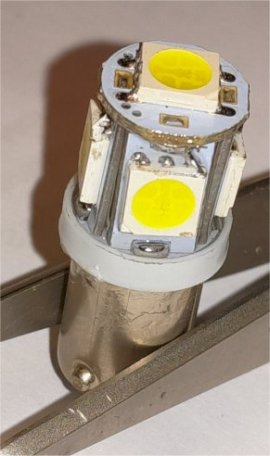

Nun trage ich am ganzen Umfang des Plastikeinsatzes etwas Sekundenkleber auf und schiebe den Einsatz in den Sockel.

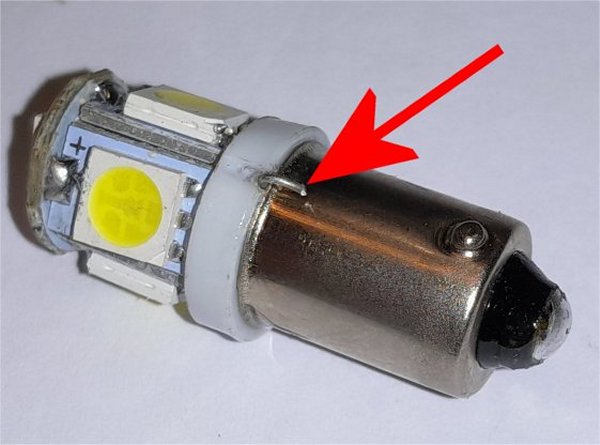

Dann den Minusanschluss runter biegen und etwa auf 2mm kürzen. Beide Anschlüsse verlöten.




4. Einsatz verkleben

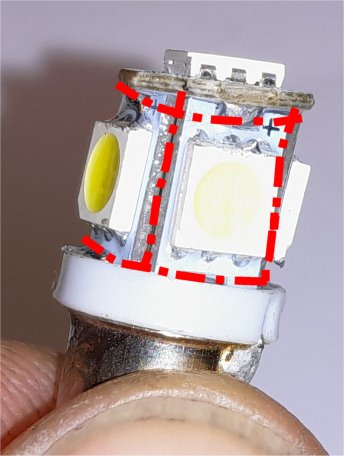

Damit das ganze etwas Stabilität bekommt, habe ich zwischen den Leiterplatten eine Verklebung mit Sekundenkleber gemacht. Jeweils so viel, dass der Spalt geschlossen ist.
