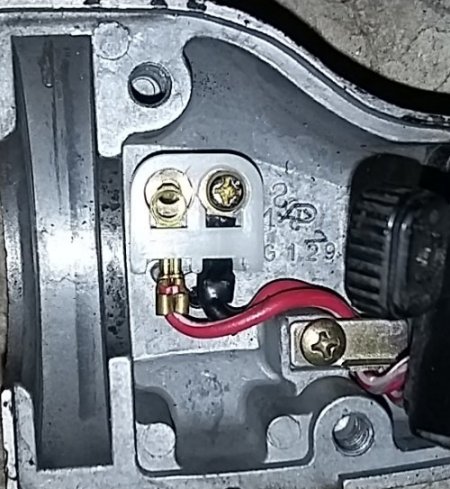

Verbesserung der Anschlüsse am Killschalter

Yamaha ist bei der Konstruktion der Anschlüsse im Killschalter ein Fehler unterlaufen.
Geklemmte Anschlüsse dürfen nie über thermoplastischen Kunststoff befestigt werden, da dieser dem Druck auf die Dauer nicht Stand halten kann. Aus diesem Grund fallen alle Anschlüsse im Killschalter früher oder später aus, was sich in Zündproblemen äussert. Nachfolgend habe ich einen einfachen Umbau beschrieben, der das Problem löst.

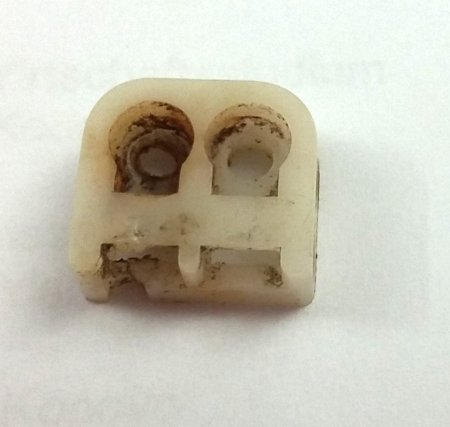

Hier ein Bild des Plastikteils.
Der linke Anschluss hat schon diese Deformationen welche sich ergeben, wenn das Teil in Folge Übergangswiderstand warm wird.



Umbau:
Es werden zwei Hülsen benötigt. Aussendurchmesser 6.0mm, Innendurchmesser 3.2mm, Höhe 2.0mm
Das Plastikteil wird an beiden Löchern mit 6.1mm durch gebohrt.

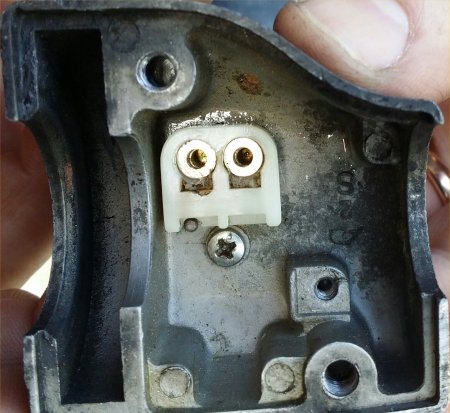

Nun wird das Plastikteil wieder montiert. Etwas WD40 oder Fett verhindert Oxydation.
Das Plastikteil dient jetzt nur noch zu Führung der Anschlüsse.
Der Druck der Anschluss-Schraube wird nun von den Messinghülsen aufgenommen.
So hält das nun ewig ;-)
